Динасовые кирпичи
Температура размягчения под нагрузкой достигает 1640–1670°C. При длительном использовании при высоких температурах сохраняет объёмную стабильность.
Применение
предназначен для для коксовых печей, воздухонагревателей доменных печей, стекловаренных печей, электросталеплавильных печей, мартеновских печей, нагревательных печей и других тепловых агрегатов.
Описание
Динасовый кирпич — это кислый огнеупорный материал, обожжённый из кварцита, с содержанием SiO₂ не менее 93%. Относится к кремнезёмистым изделиям с истинной плотностью 2.35 г/см³. Его минералогический состав в основном представлен тридимитом и кристобалитом, с небольшим количеством остаточного кварца и стеклофазы. Обладает стойкостью к кислым шлакам, но легко разрушается под действием основных шлаков. Температура размягчения под нагрузкой достигает 1640–1670°C. При длительном использовании при высоких температурах сохраняет объёмную стабильность, но имеет низкую термическую стабильность при низких температурах: ниже 800°C требуется медленный нагрев. При нагреве до 1450°C сопровождается остаточным расширением 1.5–2.2% для сохранения герметичности кладки. Истинная плотность является ключевым показателем качества: для высокосортных изделий требуется ≤2.35, для обычных ≤2.38.
Технические характеристики
| Наименование | BG-96A | BG-96B | BG-95 | JG-94 | GZ-94 |
|---|---|---|---|---|---|
| SiO2 % ≥ | 96 | 96 | 95 | 94.5 | 94 |
| Fe2O3 % ≤ | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 |
| ПТР % ≤ | 0.5 | 0.7 | — | — | — |
| Открытая пористость % ≤ | 21 | 22 | 22 | 22 | 24 |
| Истинная плотность г/см3 ≥ | 2,34 | 2,34 | 2,34 | 2,33 | 2,35 |
| Предел прочности на сжатие МПа ≥ | 40 | 35 | 30 | 40 | 30 |
| Температура начала размягчения 0.2 Н/мм2 °С ≥ | 1680 | 1670 | 1670 | 1650 | 1650 |
| Дополнительная усадка 1450°С×2ч. % | 0~0,2 | 0~0,2 | 0~0,2 | 0~0,2 | — |
| Остаточный кварц % ≤ | 3 | 3 | 3 | 1,5 | — |
Преимущества
Высокая температура деформации
Свыше 1640°C, при длительном использовании при высоких температурах сохраняет объёмную стабильностьВысокая прочность на сжатие и изгиб
Выдерживать значительные механические нагрузки и ударные воздействия, обеспечивая безопасность конструкцииВысокая термостойкость
Сохранять структурную целостность при резких перепадах температур без образования трещин, отслоенийПрименение

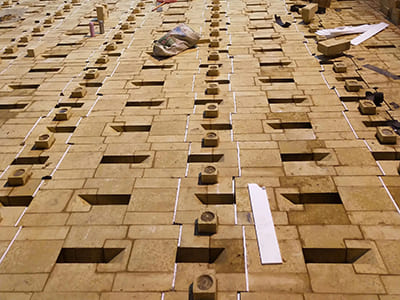

- Коксовые печи: стена регенератора, откосный газоход, камера сгорания, камеры коксования, свод печи
- Воздухонагреватели доменных печей: стены, насадка, свод регенератора
- Стекловаренные печи: в верхних конструкциях стекловаренных печей: сводах, верхних боковых стенках (грудинах), подвесных стенках, горелочных каналах, а также в сводах регенераторов
- Электросталеплавильные печи: футеровки и летки в ДСП и конвертерах
- Мартеновские печи: регенератор, шлакосборник
- Нагревательные печи и другие тепловые агрегаты: свод и стены
Свод стекловаренных печей

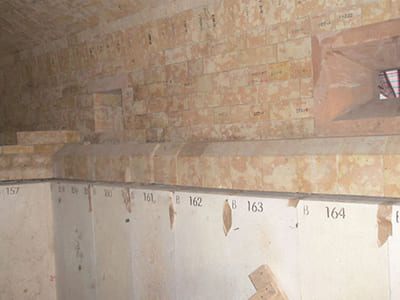

Подвесные кирпичи и кирпичи дял стен охлаждающего бассейна

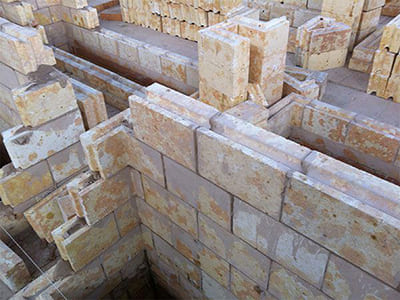

Обжигательная печь
