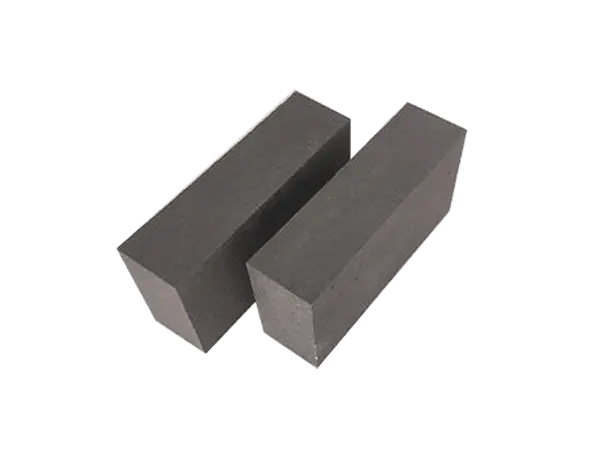

Хромоциркониймуллитовый кирпич
Хромоциркониймуллитовый кирпич, также известный как «трёхстойкий» кирпич, обладает высокой термостойкостью, устойчивостью к растрескиванию и сопротивлением коррозии.
Применение
языковый свод регенератора, наружный свод загрузочного кармана стекловаренной печи; огнеупорный кирпич для регенератора печи сжигания смолы
Описание
Хромоциркониймуллитовый кирпич представляет собой самостоятельно разработанную компанией огнеупорную продукцию, предназначенную для промышленных печей, нефтехимической промышленности, а также для язычкового свода стекловаренных печей. Компания располагает собственным научно-исследовательским центром, лабораторией и автоматизированной производственной линией. Язычковый свод эксплуатируется в сложных и крайне тяжёлых условиях, что предъявляет высокие требования к огнеупорным изделиям: они должны обладать стойкостью к высокотемпературной коррозии, вызванной воздействием щелочей, серы, фтора, ванадия и других агрессивных веществ, а также выдерживать термические напряжения, возникающие из-за колебаний температуры при переключении регенераторов. Хромоциркониймуллитовый кирпич, основными кристаллическими фазами которого являются муллит и высокотемпературная шлакоустойчивая поликристаллическая фаза, изготавливается методом высокотемпературного обжига с предварительным формованием под высоким давлением. Изделие обладает отличными эксплуатационными характеристиками при высоких температурах: высокой термостойкостью, устойчивостью к растрескиванию и сопротивлением шлаковой коррозии. Данный материал позволяет полностью решить проблемы, связанные с эксплуатацией язычкового свода, а также с применением кирпича для регенераторов печей, работающих на угольной пыли и каменноугольной смоле.Технические характеристики
| Наименование | Хромоциркониймуллитовый кирпич |
|---|---|
| Al2O3 % | ≥70 |
| Cr2O3 % | ≥10 |
| ZrO2 % | ≥7 |
| Fe2O3 % | ≤0,3 |
| Объемная плотность г/см3 | ≥3,3 |
| Кажущаяся пористость % | ≤17 |
| Предел прочности на сжатие МПа | ≥120 |
| Температура начала размягчения °C (0.2 Н/мм2 Т0.6) | ≥1700 |
| Термостойкость раз (вода 1100°C) | ≥10 |
Преимущества
Коррозионная стойкость
Устойчивость к отслаиванию
Высокая термостойкость
Применение
- Нефтехимическая промышленность: насадки для регенератора печи сжигания смолы
- Стекловаренная печь: языковый свод регенератора, наружный свод загрузочного кармана
