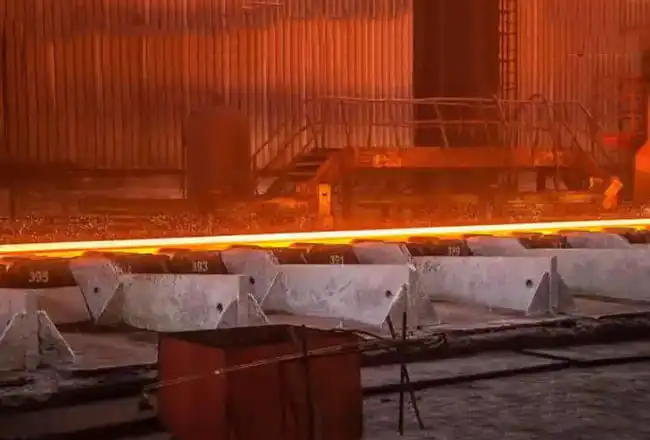

Огнеупорные бетоны для укрытий желобов доменного производства
Для герметизации желобов доменных печей необходимо предусмотреть их укрытие. При отсутствии крышек на желобах возникают риски выбросов дыма и пыли. Во избежание этого необходимо изготовить крышки желобов. Обычно для футеровки таких крышек применяют лёгкие огнеупорные бетоны, что позволяет снизить вес крышек и облегчить их замену. При использовании тяжелых огнеупорных бетонов вес крышек значительно возрастает, что затрудняет их монтаж и демонтаж. Как правило, футеровка выполняется из лёгкого огнеупорного бетона толщиной 100 мм.
Мы рекомендуем два вида лёгких огнеупорных бетонов:
Бетон на основе полых корундовых сфер — данный материал обладает высокой термостойкостью и малой объёмной плотностью, что обеспечивает небольшой вес крышки.
Лёгкий муллитовый огнеупорный бетон — его объёмная плотность находится в диапазоне 1,3–1,5 г/см³. Данный материал не только выдерживает высокие температуры, но и способствует снижению выбросов пыли, что делает его более экологичным.
Бетон на основе полых корундовых сфер — данный материал обладает высокой термостойкостью и малой объёмной плотностью, что обеспечивает небольшой вес крышки.
Лёгкий муллитовый огнеупорный бетон — его объёмная плотность находится в диапазоне 1,3–1,5 г/см³. Данный материал не только выдерживает высокие температуры, но и способствует снижению выбросов пыли, что делает его более экологичным.
ТИПЫ ПРОДУКЦИИ
| Бетон на основе полых корундовых сфер | |||
|---|---|---|---|
| Наименование | Низкоцементная связка | Сульфатноалюминиевая связка | |
| Al2O3 % ≥ | 95 | 95 | |
| CaO % ≤ | 2,5 | — | |
| Объемная плотность г/см³ ≥ | 1,6 | 1,5 | |
| Предел прочности на сжатие Мпа ≥ | 110°C×24ч. | 7 | 5 |
| 1500°C×3ч. | 22 | 18 | |
| Теплопроводность 1000°C, Вт/(м·К) ≤ | 0,65 | 0,76 | |
| Мак. рабочая температура °C ≥ | 1600 | 1600 | |
| Лёгкий муллитовый огнеупорный бетон | |||||
|---|---|---|---|---|---|
| Наименование | МТИБ-52 | МТИБ-75 | МТИБ-65 | МТИБ-55 | |
| Al2O3 % ≥ | 52 | 75 | 65 | 55 | |
| Объемная плотность 110°C×24ч., г/см³ | ≤2,10 | 2,05~2,25 | ≤2,40 | ≤2,05 | |
| Предел прочности на изгиб Мпа ≥ | 110°C×24ч. | 3,0 | 3,0 | 3,0 | 3,0 |
| 1000°C×3ч. | 5,0 | — | — | 5,0 | |
| 1400°C×3ч. | 5,0 | — | 3,0 | — | |
| 1450°C×3ч. | — | 3,0 | — | — | |
| 1500°C×3ч. | — | — | — | 3,0 | |
| Предел прочности на сжатие Мпа ≥ | 110°C×24ч. | 20,0 | 30,0 | 30,0 | 20,0 |
| 1000°C×3ч. | 30,0 | — | — | 20,0 | |
| 1400°C×3ч. | 20,0 | — | 30,0 | — | |
| 1450°C×3ч. | — | 30,0 | — | — | |
| 1500°C×3ч. | — | — | — | 30,0 | |
| Дополнительная линейная усадка % | 1400°C×3ч. | -1,0~+1,0 | — | 0~2,0 | — |
| 1450°C×3ч. | — | 0~2,0 | — | — | |
| Теплопроводность Вт/(м·К) ≤ | 600°C | 0,8 | 0,8 | 0,8 | 0,6 |
| 800°C | — | — | — | 0,6 | |
