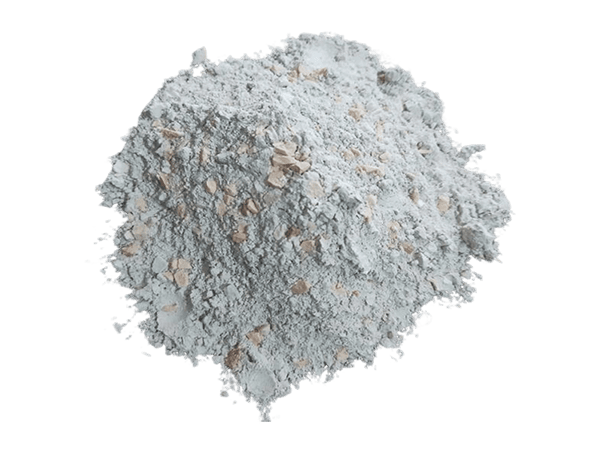

Набивная масса AZS
Основной состав: смесь на основе бадделеитокорундового заполнителя.
Применение
Для подкладки подовых блоков и заполнения швов в зоне факела стекловаренной печи, не контактирующих со стекломассой; Для футеровки и горячего ремонта силикатных печей.
Описание
Электроплавленая AZS набивная масса состоит в основном из гранул электроплавленого бадделеитокорундового заполнителя. Основное назначение — создание подстилающего слоя (также как герметизирующий слой) под подовыми брусами из электроплавленого AZS (толщиной 75-120 мм), а также для горячего и холодного ремонта стекловаренных печей.
Электроплавленая AZS набивная масса содержит около 20% стеклофазы. Наличие этой фазы в серии электроплавленых AZS набивных масс превращает их выше 800°C в материал, подверженный деформации ползучести. В диапазоне 800–1300°C пластичность и адгезивные свойства материала обеспечивают герметичность швов даже при незначительных смещениях и формирование надёжного промежуточного слоя с подовыми брусами из электроплавленого бадделеитокорундового кирпича, содержащего такого же 20% стеклофазу. Это эффективно предотвращает проникновение вспененной стекломассы между подовым брусом и подстилающим слоем, исключая эрозию типа «сверления вверх», что способствует продлению срока службы пода печи.
Технические характеристики
| Наименование | AZSC-5 | AZSC-06 | AZSC-04 | |
|---|---|---|---|---|
| Мак. размер зерна, мм | 5 | 0.6 | 0.4 | |
| ZrO2 % | 30~30.5 | 30~30.5 | 30~30.5 | |
| Al2O3 % | 48~49 | 48~49 | 48~49 | |
| SiO2 % | 18~20 | 18~20 | 18~20 | |
| Другие смеси % | 2.5 | 2.5 | 2.5 | |
| Объемная плотность г/см³ ≥ | 3.1~3.2 | 3.1 | 3.1 | |
| Кристаллический состав | Корунд (α-Al₂O₃) Бадделеит Муллит Стеклофаза (18-20%) | |||
| Температура выделения стеклофазы °C | 800~1200 | |||
| Температурный интервал пластичности °C | 800~1200 | |||
| Температура кристаллизации муллита из стеклофазы °C | 1200 | |||
| Стойкость к натрий-кальций-силикатной стекломассе | Отличные характеристики до 1400°C | |||
| Состояние продукции | Сухая смесь | |||
| Применение | Основание слоя герметизации пода: 35-80 мм | Основание слоя герметизации пода: 10 мм | Заполнение швов между подовыми брусами | |
Стойкость к воздействию стекломассы и проникновению металла
| Наименование | Литый AZS | Спеченный AZS | Цирконовый кирпич | Набивная масса AZS | Цирконовая масса |
|---|---|---|---|---|---|
| Индекс стойкости к воздействию стекломассы | 100 | 35 | 25 | 50 | 15 |
| Показатель стойкости к проникновению металла | 100 | 35 | 50 | 50 | 50 |
