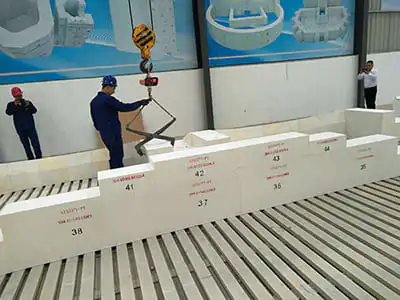

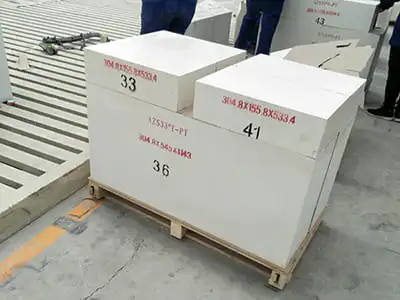

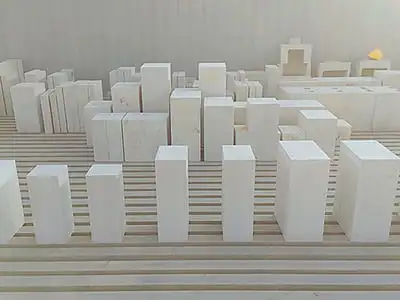

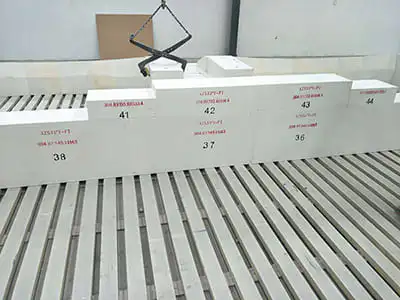

Бакоровые изделия

Материал: высокочистый Al₂O₃; циркон ZrSiO₄; обескремненный ZrO₂ (бадделеит) Фазы: корунд+бадделеит+стеклофаза Свойства: устойчивость к коррозии стеклом, нет загрязнения стекла

Применение

Стекловаренные печи, электропечи, сталеразливочные затворы, печи для силиката натрия, алюминиевые электролизёры, печи для плавки кварца и фосфатные печи.

Описание

Литой цирконкорундовый кирпич производится путем плавки в электропечи основных компонентов:

чистого порошка оксида алюминия (Al₂O₃)
цирконового песка (ZrSiO₄)
обескремненного циркония (ZrO₂)

После плавления расплав заливают в формы при высокой температуре, затем подвергают отжигу с медленным охлаждением для формирования твердого материала. Электроплавленный бадделеитокорундовые кирпич также известен как:

Бакор
Бакоровые изделия
Плавленолитые кирпич AZS
AZS огнеупоры
Литой плавленый кирпич AZS

Сокращение AZS происходит от тройной системы Al₂O₃-ZrO₂-SiO₂, где химические компоненты обозначаются по начальным буквам в порядке убывания содержания:

Al₂O₃ (глинозём) = A
ZrO₂ (диоксид циркония) = Z
SiO₂ (диоксид кремния) = S

Стандартная маркировка использует это сокращение. Например:

Плавленый бадделеитокорундовые кирпич марки 41 обозначается как AZS-41 или БК-41
Цифра 41 указывает на содержание ZrO₂ в процентах.

Классификация

Классификация по содержанию ZrO₂:

AZS-33/БК-33: 33% ZrO₂
AZS-36/БК-36: 36% ZrO₂
AZS-41/БК-41: 41% ZrO₂

Классификация по способу литья:

NC: нормальная усадочная раковина(Normal Cavity)
OC: ориентированная усадочная раковина(Oriented Cavity)
RC: редуцированная усадочная раковина(Reduced Cavity)
FC: без усадочной раковины(Full cut Cavity)

NC

В верхних зонах плавильных бассейнов, где нет прямого контакта с расплавленным стеклом.

OC

Для продукции длиной >60 мм и для изготовления бортовых кирпичей стекловаренных печей.

RC

В качестве бортовых кирпичей стекловаренной печи.

FC

В высоконагруженных коррозией участках: в потоковых каналах (сливных отверстиях); на порогах печи; в угловых зонах ванны; для футеровки рабочей поверхности (подверженной прямому контакту со стекломассой)

Технические характеристики

Наименование		NC	OC	RC	FC
БК-33/AZS-33	Объемная плотность г/см3	≥3.55	≥3.65	≥3.65	≥3.75
БК-36/AZS-36	Объемная плотность г/см3	≥3.55	≥3.75	≥3.75	≥3.85
БК-41/AZS-41	Объемная плотность г/см3	≥3.7	≥3.9	≥3.85	≥3.95

Наименавание	БК-33/AZS-33	БК-36/AZS-36	БК-41/AZS-41
Al2O3, %	≥50.00	≥49.00	≥45.00
ZrO2, %	≥32.50	≥35.50	≥40.50
SiO2, %	≤15.00	≤13.50	≤12.50
Na2O+K2O, %	≤1.30	≤1.35	≤1.3
Плотность г/см3	≥3.75	≥3.85	≥4
Пористость открытая, %,	≤1.2	≤1.0	≤1.2
Предел прочности при сжатии, Н/мм²	≥200	≥200	≥200
Температура экссудации фазы стекла	≥1400	≥1400	≥1410
Коэффициент разделения пузырьков (1300°С×10ч)	≤1.2	≤1.0	≤1.0
Антикоррозийная скорость стеклянной жидкости 1500°С×36ч (мм/24 ч)%	≤1.4	≤1.3	≤1.2
