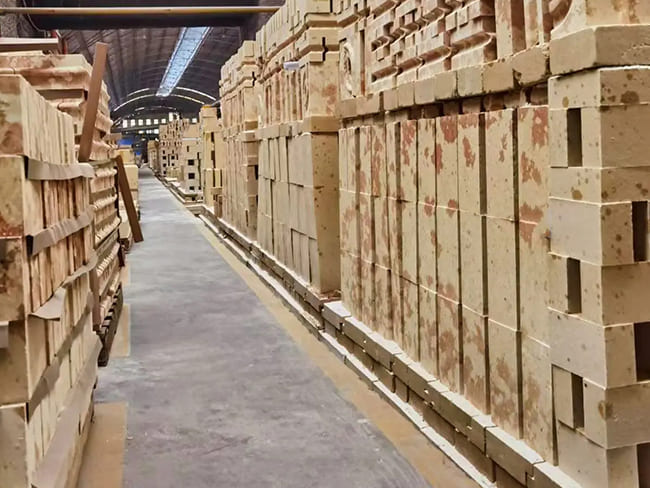

硅砖
荷重软化温度（RUL）达1640–1670°C，在长期高温使用中能保持体积稳定
应用
适用于焦炉、高炉热风炉、玻璃熔窑、电弧炉、平炉、加热炉及其他高温工业设备
产品描述
硅砖是一种以硅石为原料烧制的酸性耐火材料，其二氧化硅含量不低于93%，属于硅质制品，真密度为2.35克/立方厘米。其矿物组成主要以鳞石英和方石英为主，含有少量残余石英和玻璃相。该材料具有抗酸性渣侵蚀的能力，但极易受碱性渣侵蚀。其荷重软化温度达到1640-1670℃。在长期高温使用条件下能保持体积稳定性，但在低温下热稳定性较差：800℃以下必须缓慢加热。当加热至1450℃时会产生1.5%-2.2%的永久膨胀以确保砌体的气密性。真密度是关键的质量指标：优质产品要求≤2.35，普通产品允许≤2.38。
理化指标
| 项目 | BG-96A | BG-96B | BG-95 | JG-94 | GZ-94 |
|---|---|---|---|---|---|
| SiO2 % ≥ | 96 | 96 | 95 | 94.5 | 94 |
| Fe2O3 % ≤ | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 |
| 熔融指数 % ≤ | 0.5 | 0.7 | – | – | – |
| 显气孔率 % ≤ | 21 | 22 | 22 | 22 | 24 |
| 真密度 g/cm3 ≥ | 2,34 | 2,34 | 2,34 | 2,33 | 2,35 |
| 常温耐压强度 MPa ≥ | 40 | 35 | 30 | 40 | 30 |
| 0.2MPa荷重软化开始温度 °C≥ | 1680 | 1670 | 1670 | 1650 | 1650 |
| 加热永久线变化 1450°C×2h % | 0~0,2 | 0~0,2 | 0~0,2 | 0~0,2 | – |
| 残余石英 %≤ | 3 | 3 | 3 | 1,5 | – |
核心优势
高蠕变温度
蠕变温度超过1640°C，在长期高温使用条件下保持体积稳定性高抗折抗压
可承受重大机械载荷和冲击力，确保结构安全优异抗热震性
在急冷急热条件下保持结构完整，无开裂/剥落典型应用
- 焦炉：蓄热室墙，斜道，燃烧室，炭化室，炉顶
- 高炉热风炉：格子体，蓄热室拱顶及墙
- 玻璃熔窑：上部结构组件：大碹，胸墙，吊墙，燃烧口，蓄热室拱顶
- 炼钢炉：电弧炉、转炉炉衬耐火材料和出钢口
- 平炉：蓄热室，沉渣室
- 加热炉及其他热工设备：炉顶、侧墙

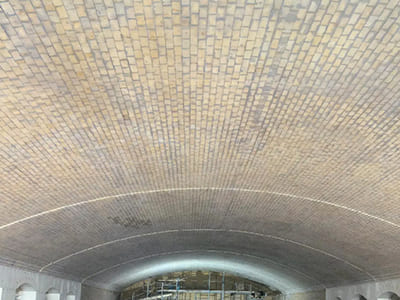

玻璃窑大碹
玻璃窑冷却池墙砖、挂钩砖
煅烧炉
